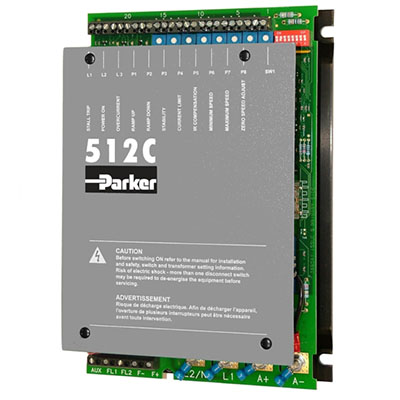

512C 2象限直流調速器

512C從4-32A（高達7.5Hp），模擬量直流調速器

單獨的控制回路，大量的特點以及非常線性化控制回路使得512C成為單電機或多傳動應用的理想選擇。512C可驅動永磁直流電機和他勵直流電機，提供速度和轉矩控制模式。可使用“開環”電樞電壓反饋方式或直流測速發電機反饋以提高調解精度和速度范圍。背板安裝，防護等級IP00。派克漢尼汾在伺服、控制、電機和機械產品的設計和制造方面，派克擁有超過40年的經驗。公司有高度專業的全球產品研發團隊，派克從歐洲、北美洲、亞洲工程團隊身上吸收了行業領先的技術領導能力和經驗。

典型應用

離心風機/泵

擠出機/攪拌機

傳送帶

訂貨號	電樞電流	馬力
512C/040/000	4A	1.5
512C/080/000	8A	3
512C/1620/000	16A	6
512C/320/000	32A	12

技術參數

供電電壓	單相110-115V,220-240V,380-415V±10%，50-60Hz±5%
環境	0-40℃，比較大海拔1000m
過載	150%，持續60秒
電壓選擇	跳線選擇
速度控制范圍	20:1（電樞反饋） 100:1（測速機反饋）
轉矩控制	2%精度，閉環，PI
診斷LED	電源，堵轉，過流，相鎖，電流限位
保護	電子過流保護
模擬輸入	設定點斜坡0-10V 正/負 修正值設定0-10v 電流限位0-7.5v 電流給定0-10v 熱電阻<200Ω OK，>1800Ω過溫測速發電機輸入±350VDC
模擬輸出（緩沖）	斜坡設定點0-10V，5mA 速度0-50V，5mA 電流給定0-5V，5mA 電流反饋±10V，5mA
參考電源	10VDC（5mA）
數字輸入	運行、使能、堵轉忽略
數字輸出	驅動器狀態，零速/零速設定點
電位器調節速度	比較大/比較小
電流限位	0-110%
速度換
斜坡時間	加/減速時間（1-40s）
IR補償
電流環	比例，積分
