端子符號

功能說明

P+

直流側電壓正端子

P-

直流側電壓負端子

PB

P、PB間可接直流制動電阻

R、S、T

接電網(wǎng)三相交流電源

U、V、W

接三相交流電動機

E

接地端子

端子符號

端子功能

備注

模
擬
輸
入

+10V/V+

或+10V/10mA電源

V-

向外提供-10V/10mA電源

V1

頻率設定電壓信號輸入端1

0～10V

V2

頻率設定電壓信號輸入端2

0～10V

I

頻率設定電流信號輸入正端（電流輸入端）

0～20mA

GND

頻率設定電壓信號的公共端（V+、V-電源地），頻率設定電流信號輸入負端（電流流出端）

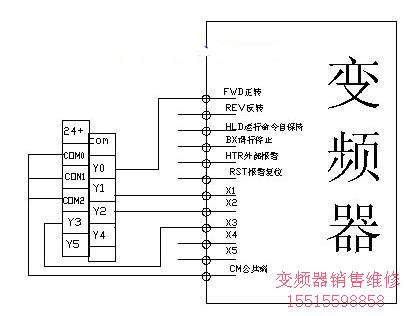

控

制

端

子

X1

多功能輸入端子1

多功能輸入端子的具體功能由參數(shù)L-63 ～ L-69設定，端子與COM端閉合有效

X2

多功能輸入端子2

X3

多功能輸入端子3

X4

多功能輸入端子4

X5

多功能輸入端子5

X6

多功能輸入端子6

PUL/X7

多功能輸入端子7，也可作外部脈沖信號的輸入端子

FWD

正轉控制命令端

與COM端閉合有效，F(xiàn)WD-COM決定面板控制方式時的運轉方向。

REV

逆轉控制命令端

RST

故障復位輸入端

COM

控制端子的公共端

+24

向外提供的+24V/50mA的電源  （COM端子為該電源地）

AO

可編程電壓信號輸出端，外接電壓表頭（由參數(shù)A-10設定）。

比較大允許電流1mA
輸出電壓0～10V

FM

頻率、電壓、電流輸出端。

比較高輸出信號頻率50KHz、幅值10V

GND

AM、AO端子的公共端

內部與GND端相連

OC   輸出

OC

可編程開路集電極輸出，由參數(shù)A-15及A-16設定

比較大負載電流50mA，比較高承受電壓24V

可編程繼電器輸出

TA1
TB1
TC1

變頻器正常：TA-TB閉合
TA-TC斷開
變頻器故障：TA-TB斷開
TA-TC閉合

觸點容量：AC250V 1A
阻性負載

RS485通訊

485+
485-

RS485通訊端子

可編程繼電器輸出

TA2

TC2

可編程輸出
