ATV31在使用中的幾點技巧

ATV31是適用于功率等級在0.37~15KW的小型變頻器，在眾多OEM廠商中廣泛采用。以下介紹一下ATV31在使用中的一些小技巧：

1．在ATV28的時代，變頻器只能支持一套電機參數，即一臺變頻器只能對應一臺電機，如果要將該變頻器同時用于另一臺電機的時候，就必須重新設置參數。這給使用者帶來了麻煩。現在的ATV31可以支持2套電機參數，用戶只要通過一個變頻器的邏輯輸入端或者通過Modbus總線或CANopen總線控制字即可實現自由切換。具體方法是：
a． 首先將控制菜單中的功能訪問級別改為L(zhǎng)3。
b． 進入菜單FUN--CHP(電機切換)--CHP，選擇切換的端子或者位，該端子或位的0代表使用電機1，1代表使用電機2。
c． 選擇好上面的參數之后，在FUN--CHP菜單中，即可看到設置第二套電機的參數，與設置第一套電機參數一樣按照銘牌設置好第二套電機參數之后，即可使用。
使用該方法可以方便用戶在2臺電機的時候可以僅通過一個邏輯輸入端來切換，而省去了原來需要重新設置參數的麻煩。但是在切換的時候必須在變頻器停止工作的時候，且選擇了第二套電機參數之后，電機熱保護功能失效，因此必須提供外部電機熱保護設備。

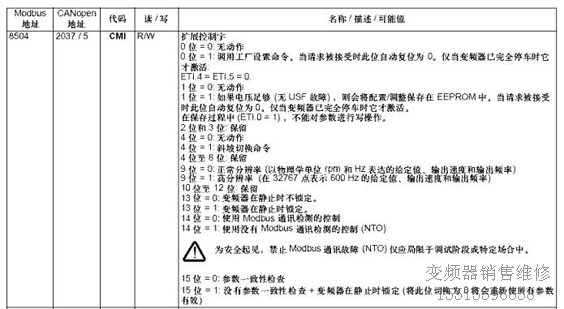

2．ATV31在使用過程中經常會使用到與Modbus通訊的情況。但是通過Modbus通訊將參數寫入ATV31之后，變頻器僅將該參數寫在RAM里面，一旦變頻器斷電，寫入的參數將隨之消失。因此31的Modbus指令中有一個觸發命令可以將參數同時寫入E2PROM里，這樣Modbus寫如變頻器里的參數即可保存。具體地址如下圖：

即在Modbus地址中的8504中的擴展控制字第二位寫為1，當寫入完畢之后該位自動復位為0。即可完成寫入E2PROM的過程。
3．某些用戶在接線上的不規范導致當ATV31變頻器一啟動，對柜子里頭的24V電源負端干擾特別嚴重，嚴重時甚至可以引起PLC或者24V電磁閥的誤動作。除了要求用戶采用較好的屏蔽線進行接線以外，在現場中還可以將24V電源負端與變頻器的地分開接地，即將2個地端不等電位。在實踐中，這樣的方法有助于解決變頻器的地端干擾問題。

張偉毅
