1、引言
　　
對于變頻器的維修，總的來說，首先要對其工作原理有較透徹的理解，對每個電路的性能指標、工作點及器件的性能、好壞都能有一個正確的判別，才能真正地修好每一臺設備，作到心中有數。現以作者在售后服務中維修的一臺變頻器為例，說明維修的方法、依據及應注意的問題，以與讀者共同探討，求得簡潔、快速的維修好變頻器設備。

2、故障現象
　　
青海油田某一抽油機變頻器設備，是1140v/30kw的抽油機專用變頻器，在運行過程中中間一相igbt模塊處被燒黑，其上的母線尖峰吸收電容(3μf/1200v的無感電容兩只串聯再并聯)的一個腿被打斷，不能正常運行。

3、初步判斷
　　
接到油田工作人員匯報后，筆者去現場維修。用萬用表檢測主電路部分，中間一相雖然被熏黑，但檢測還是好的，其他兩相也正常。

4、維修過程

(1) 首先更換損壞的器件。將3μf/1200v的電容更換后，再將隔離開關合上，給控制柜送電，控制柜沒反應，電源燈不亮，電壓表沒有指示。

(2) 輸入端接有高壓熔斷器，懷疑是它損壞了。用萬用表的高壓檔檢測熔斷器后的三個端子對地的電壓，都正常，均為690v，因控制電路用的是220v電源，于是懷疑1140/220v的變壓器有問題。后來斷電后用萬用表檢測熔斷器兩端阻值，有一相通，另兩相斷，因此斷定原判斷有誤，有兩相熔斷器燒斷。檢測熔斷器，有電顯示，應是未斷的那相通過1140/220v的變壓器的初級繞組串過去的，因是單相供電，形不成電壓，因而1140v/220v的變壓器不工作，控制柜因得不到電壓而不能工作。

(3) 將熔斷器更換后，柜子送電正常，工頻啟動，工作正常，工頻維修完畢。接著維修變頻部分。其主電路如圖1示。

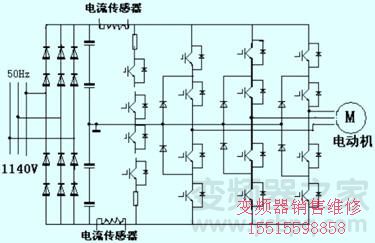

圖1 變頻器主電路圖

(4)通控制電。一送電，顯示板上的故障保護燈就亮，懷疑干擾，但多次送、停電都這樣，因處于保護狀態，不能開機。后將短路保護插線拔掉(因主電路沒通電，只是控制電路送電，無影響)，送電正常。開機也正常，用萬用表檢測頻率到達50hz時的電壓，三相輸出電壓都平衡，線間電壓為8.2v，對中線為5.0v，工作正常。

(5)檢查短路保護板，如圖2所示。將輸入端的短路保護取樣電流傳感器拔下，測量板上的電源電壓，±12v正常，但+5v供電電壓只有+3.0v，將集成快74hc14拔下，+5v正常，說明該集成塊已經損壞，更換一只新的。

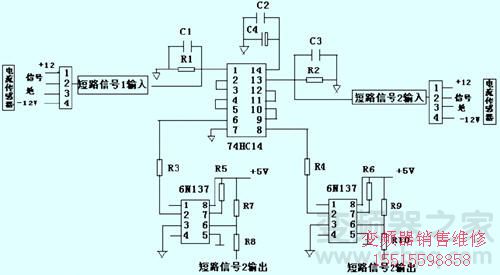

圖2 短路隔離板圖

(6)將輸入端的短路保護取樣電流傳感器插上。先插正母線上的電流傳感器，測的±12v，工作正常；再插負母線上的電流傳感器，測±12v電壓，+12v只有+9.0v，－12v正常。說明負母線上的電流傳感器損壞。于是將該電流傳感器取下更換。

(7)將拔下的線都插上，并與主板連接好。通控制電，工作正常。為進一步驗證工作狀況，在主電路上加220v的電壓，開機后工作也正常，線間電壓為220v，對中線為130v(在50hz的情況下)，工作正常。

(8)將工頻停下，開啟變頻。但變頻一開機就出現短路保護。后將負載斷開，變頻器空載運行，也出現短路保護。這樣分析，送控制電正常，加220v也正常，懷疑器件有耐壓不夠的，因此停電后將原來燒的變黑的模塊更換。更換后送控制，送220v，工作都正常。送主電1140v，開至50hz，工作正常。

(9)接上負載，帶載運行。但又出現問題，一開機又出現短路保護。檢測電機也正常，后來考慮是否是負母線上的電流傳感器也損壞了。于是通控制電檢測，在靜態時，電流傳感器的信號取樣電阻兩端有電壓，為+3.0v，因靜態下無電流，正常情況下應為0v，說明該傳感器損壞，再更換一只新的，開機后檢測正常。

(10) 比較后送控制，送主電，工作正常，帶負載，工作正常，三相電壓、電流完全平衡，維修完畢。

5、應引起注意的問題
　　
從該次的維修情況看，可總結以下應引起注意的幾點：

(1)要有正確的判別方法。比如熔斷器的判斷，因帶電檢測造成誤判，應堅持正確的判別方法，單個檢測。有時需要取下單個測量；或者是用萬用表的高壓檔(帶2500v檔位的)檢測兩相之間的電壓，因單相電不能形成回路，因而測不出電壓，也可判別。

(2) 有的器件用萬用表檢測是好的，但萬用表的電壓較低，對于耐壓高的器件，可能判別不出，應注意加壓檢測。但現場條件有限，可采取以上逐步加壓的措施予以鑒別。

(3)對于出現以上瞬間大電流的情況，應注意檢測與之相關的器件。比如上述有兩相熔斷器斷了，這說明機內肯定出現了大電流，這時應檢測相應的電流傳感器，其電源及電流傳感器是否損壞。比如上述的正母線電流傳感器電源損壞，負母線電流傳感器靜態工作點不對等，要加以檢測。比較好在通控制電時一并檢測出來，以免造成工作的重復。

(4)維修要堅持正確的方法、步驟，不要忙亂。通控制電、加低壓、加高壓、帶載等步驟是必不可少的。不要更換器件后，不看控制電正常與否而盲目送主電，帶載，以免造成更大的故障，損壞更多的器件。

6、結束語
　　
變頻器的維修是建立在對其工作原理、主要器件的性能、指標正確理解的基礎上的，只要堅持正確的方法、步驟，才可以正常地進行維修工作，以達到事半功倍的效果。因此必須要多學習、多探討、勤于實踐，使自己的工作水平不斷充實、提高、更快、更好的服務于用戶。
