低壓斷路器的用途及其結構和工作原理
發布時間：2019-08-02 15:36:14來源：
1)低壓斷路器的用途
低壓斷路器又稱自動空氣開關。分為TYB系列和塑殼式TYM1系列兩大類。主要在電路正常工作條件下作為線路的不頻繁接通和分?jǐn)嘤茫⒃陔娐钒l(fā)生過載、短路及失壓時能自動分?jǐn)嚯娐贰?/div>
低壓斷路器又稱自動空氣開關。分為TYB系列和塑殼式TYM1系列兩大類。主要在電路正常工作條件下作為線路的不頻繁接通和分?jǐn)嘤茫⒃陔娐钒l(fā)生過載、短路及失壓時能自動分?jǐn)嚯娐贰?/div>
2) 低壓斷路器的結構與原理

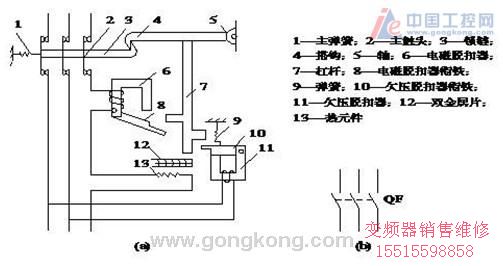

低壓斷路器主要由三部分組成: 觸頭和滅弧系統, 各種脫扣器（包括電磁脫扣器、欠壓脫扣器、熱脫扣器），操作機構和自由脫扣機構（包括鎖鏈和搭鉤）。低壓斷路器的按鈕和觸頭接線柱分別引出殼外，其余各組成部分均在殼內。 低壓斷路器的工作原理如圖所示。
