工藝要求：

        抽油機其工作過程為：用電機帶動減速機，減速機帶動皮帶輪，皮帶輪帶動兩個很重的鋼質滑塊的旋轉往復運動，依靠杠桿的作用，將盛油器提上放下，而將油帶出地面進入輸油管道中或儲油罐中，完成抽油過程。

系統(tǒng)方案：

        根據抽油機是交變工作載荷的特點，可以根據油井的實際情況，由操作設置油井工作參數和工作方式，經過運算處理后，變頻器自行調整抽油井工作制度，改變抽油機的沖程頻次，達到上、下沖程間的平穩(wěn)過渡。變頻器本身具有抽油機所需的各種保護功能及相應的放電回饋電路，而且風機可以有溫度自動控制，也節(jié)約相應的能源消耗。

變頻調速技術對抽油機實行軟啟動，啟動電流大幅度降低。功率因數也大大提高，減少了無功損耗。

下面是在中國石油天然氣集團遼河盤錦油田的使用：

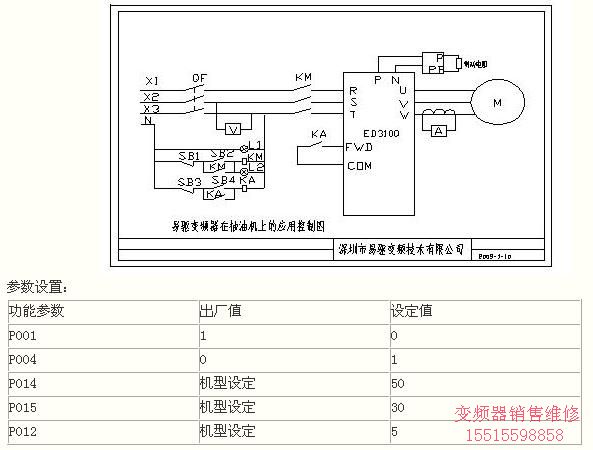

基本接線圖：

一、節(jié)能改造控制柜電路示意如下：
