三晶S350變頻器在洗滌設備上的應用方案
發布時間：2019-08-02 10:14:50來源：

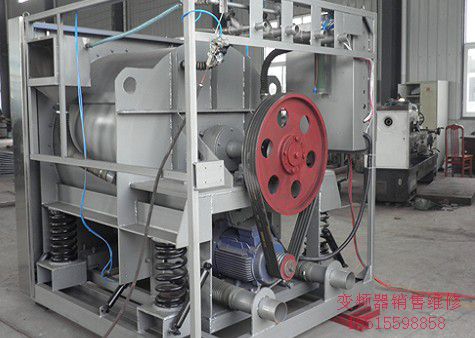

一、本方案工業水洗機系統構成
?控制系統：由電腦面板、芯片、程序軟件、傳感器(溫度、電機過載檢測)等組成。
?桶體：采用不銹鋼板焊接而成，用于盛放洗滌用水，與進水管路及排水閥等接通。
?滾筒：全部采用優質不銹鋼板制成，筒壁裝有溢水小孔與翻斗筋。
?傳動體：由變頻器、電機、皮帶輪、三角膠帶及軸承座等組成。
?避震體：由壓縮彈簧、拉桿、吊鉤及固定支座與阻尼器組成，以減少震動幅度。
?機門：門體采用不銹鋼制成，門內裝有橡膠密封圈，工作時與桶體密封，在門鎖內裝有聯動開關，保證機器在運轉中門不會被打開，確保操作者安全。
?進水管路：進水管路上裝有電磁閥。
?排水閥：排水閥開啟和關閉由電磁閥控制。
?加熱器：本機有二種加熱方法，一為蒸汽加熱，二為電熱。

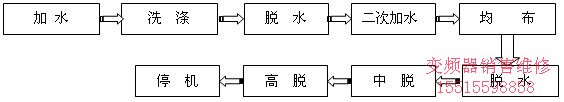

二、水洗機工作流程
在洗滌過程中，水洗機會頻繁正反轉15到20分鐘，并在洗滌狀態時脫水和二次加水（漂洗）。高脫狀態包括高脫1、高脫2、高脫3等三個階段，高脫3完畢后，進入自由停機狀態。

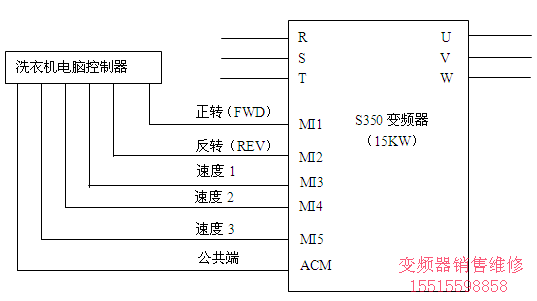

三、接線原理圖
四、方案優點
工業洗衣機在工作時會頻繁正反轉，采用變頻控制系統時可以滿足以下要求：
◎啟動力矩大
◎全程轉速穩定
◎加減速過程中不失速
◎寬調速范圍
◎二次加水啟動時，負載達到比較大值，低頻力矩輸出滿足要求
五、S350主要參數設置表
| 功能碼 | 設定值 | 功能說明 |
| F0.00 | 0 | 控制模式選擇為無感矢量控制模式（SVC） |
| F0.01 | 1 | 選擇端子起停 |
| F0.03 | 6 | 選擇多段速 |
| F0.10 | 180 | 設定比較大輸出頻率為180Hz |
| F0.12 | 180 | 設定運行頻率上限為180Hz |
| F0.18 | － | 加速時間,根據水洗機的負載而定 |
| F0.19 | 10 | 減速時間設置為10秒 |
| F1.05 | 1 | 將停機方式設置為自由停車 |
| F5.00 | 1 | 設置MI1端子為正轉 |
| F5.01 | 2 | 設置MI2端子為反轉 |
| F5.02 | 12 | 將MI3端子設置為多段速1 |
| F5.03 | 13 | 將MI4端子設置為多段速2 |
| F5.04 | 14 | 將MI5端子設置為多段速3 |
| FD.00 | 10.5 | 設定多段速0比較大頻率為10.5Hz |
| FD.01 | 17 | 設定多段速1比較大頻率為17Hz |
| FD.02 | 78 | 設定多段速2比較大頻率為78Hz |
| FD.03 | 110 | 設定多段速3比較大頻率為110Hz |
| FD.04 | 135 | 設定多段速4比較大頻率為135Hz |
| FD.05 | 180 | 設定多段速5比較大頻率為180Hz |
六、主要性能參數表（電流指標）
| 電流指標 | 洗 滌 10.5Hz | 均 布 17Hz | 中 脫 78 Hz | 高脫1 110 Hz | 高脫2 135 Hz | 高脫3 180 Hz |
| 加速電流 | 25A | 15.6A | 15A | 15A | 18A | 24A |
| 運行電流 | 13.6A | 14.2A | 12.3A | 6.4A | 6.4A | 6.8A |
七、小結
洗滌設備一般包括: 洗衣、干衣(蒸汽式)、燙平、熨平、折疊、脫水機等設備。根據具體工藝要求采用S350變頻控制系統，可以提高系統運行的穩定性，降低設備磨損，從而大大節約電力、維護等各項成本。
