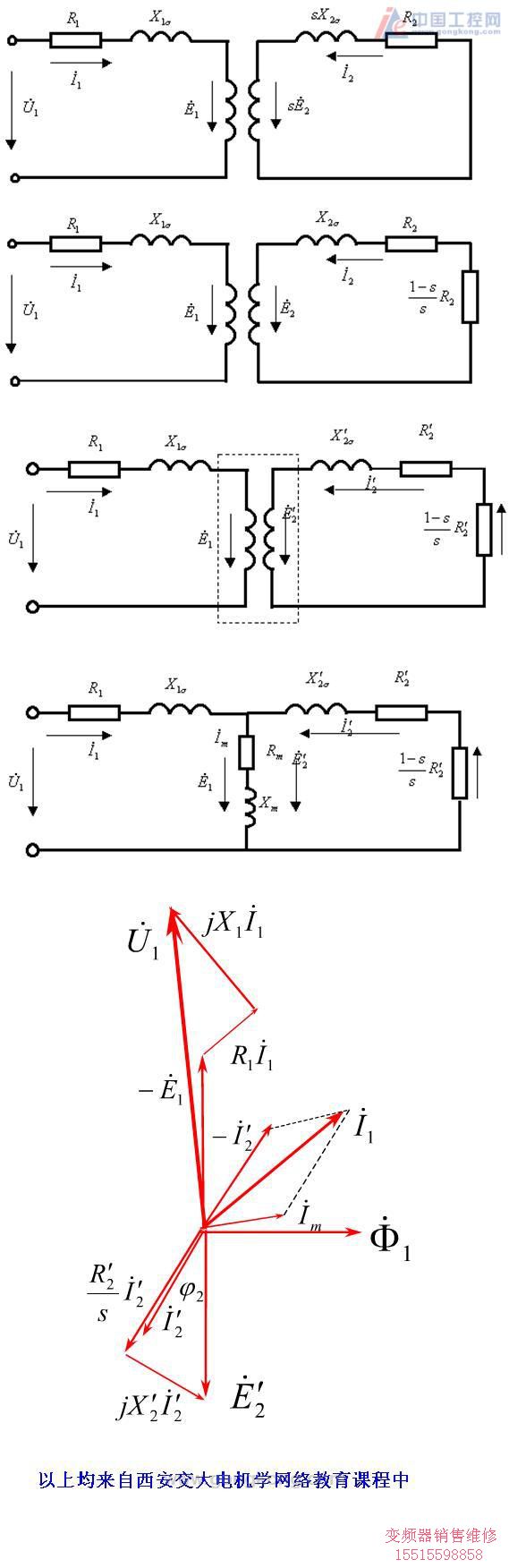

1、這張圖就是我說的電機學理論的電勢平衡方程、電磁平衡方程畫出的矢量圖，是真正的矢量圖；

 2、看圖，我給你講講： 1）如果忽略定子電阻R1、漏抗X1上的壓降I1R1、I1X1，電源電壓U1與感生電勢E1，相等，U1=E1； 2）如果忽略轉子電阻R2、漏抗X2上的壓降I2R2、I2X2，轉子感生電勢E2，與轉子轉矩電流I2在等效負載電阻R2上的壓降I2R2相等，E2=I2R2；（R2=R‘2/S） 3)這時定子電流I1的勵磁分量I1m與主磁通Φ同相，轉矩分量-I‘2與E1同相，恰好是矢量和的關系：                                                （I1）^2=(I1m)^2+(-I‘2)^2 4）這時轉子轉矩電流I2與定子轉矩電流分量-I'2反相，轉子感生電勢E2與E1=U1反相；

 5、謝謝winter938 網友的貼圖。

 6、“征”，你為什么迷信莫須有的矢量控制？原因就是根本上不懂異步電機的基本矢量關系；

 7、在這個圖上，主磁通Φ不變，勵磁電流Im不變，負載變化時，轉矩電流-I'2變化；

 8、你之所以否定轉差，是因?yàn)槟悴欢惒诫姍C(jī)的轉子電勢E2、電流I2都是因?yàn)橛修D(zhuǎn)差，切割磁力線產生的；

 9、在實際控制中，要考慮忽略的定子電阻R、漏抗X，對電壓進行修正；
