SSD590C直流調速器電樞電壓，電樞電流，勵磁電流設置講解

SSD590C直流調速器的電樞電壓,電樞電流,勵磁電流的設置是通過撥碼開關來設定的,SSD590P直流調速器的這些參數是通過菜單來設定,這也是SSD590C與SSD590P直流調速器的比較大區別,軟件的菜單基本沒變.

下面我們來詳細講解SSD590C直流調速器的電樞電壓,電流等參數的設置

圖一   SSD590C面板開關圖

SSD590C直流調速器面板開關布置介紹:面板上六個方形金屬膜電位器,從左往右依次為:電樞電流百位設定值, 電樞電流十位設定值,電樞電流個位設定值,勵磁電流十位設定值,勵磁電流個位設定值,勵磁電流小數點位設定值.右側VA CAL四位撥碼開關是用來設定電樞電流的,撥碼開關打在右側的位置代表1,打在左側位置代表0,電樞電壓設定表參見圖二.

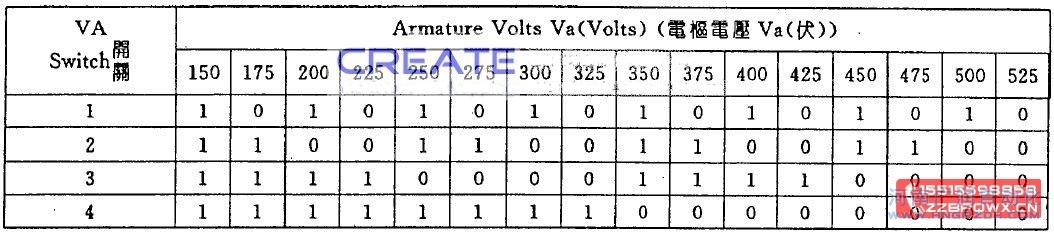

圖二:電樞電壓設定表

下面我們以直流電機型號為Z4-132-1 11KW的電機為例,電機的銘牌參數如下:電樞電流29.6A, 電樞電壓440V,勵磁電流3.6A,勵磁電壓180V

根據以上參數,我們設定電樞電流為29.6(SSD590C直流調速器的電樞電流沒有小數點位,所以我們采取四舍五入的方法設定),對應的撥碼開關設置如下: 電樞電流百位方形電位器撥到0的位置, 電樞電流十位方形電位器撥到3的位置,代表30A, 電樞電流個位方形電位器撥到0的位置,這樣電樞電流就被設定為了30A;

勵磁電流的設定方法(只有當調速器的勵磁控制方式選擇了電流控制,此設置才有效):勵磁電流設定為3.6A,對應的撥碼開關設置如下: 勵磁電流十位方形電位器撥到0位置, 勵磁電流個位方形電位器撥到3位置,代表3A, 勵磁電流小數點位方形電位器撥到6位置,代表0.6A,然后相加起來就是3.6A,這樣勵磁電流就被設定為3.6A.

電樞電壓設定方法:電樞電壓為440V,根據圖二電樞電壓設定表所示,我們可以選擇設定電樞電壓為425V或者450V(當調速器啟用了弱磁升速的時候,請記住不要將電樞電壓設定為450V這個檔位),具體方法如下,從上往下,我們依次設定開關位置為0010(425V)或者1100(450V),開關位置從上往下依次為:左左右左(425V),或者右右左左(450V).
