一、螺桿泵抽油機簡介

螺桿泵是容積式轉子泵，它依靠由螺桿和襯套形成密封腔的容積變化來吸入和排出液體。螺桿泵按螺桿數目分為單螺桿、雙螺桿、三螺桿和五螺桿泵等。 油田采油直驅螺桿泵設備組成比較簡單，由同步電機、螺桿泵及調速控制系統等組成，適合于高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采，能有效地克服氣鎖、砂卡等現象，且占地面積小，效率高，其增產節能優越性較好。

二、工藝原理及要求

運行速度低、大扭矩螺桿旋轉時無沖擊啟動停機具有控制反轉速度、平滑釋放反轉力矩運行效率高等。另外，對應用的要求：

   1 、操作簡單、運行數據直觀

 2 、啟動力矩大、效率高；

3 、啟動平穩 使用開環矢量控制，自動識別電機磁極位置，同樣力矩下，使輸出電流達到比較小

4 、停機時，螺桿反轉扭矩實現變頻器軟件自動釋放及外部封星雙重停機保護

三、易能EN650C專用變頻器抽油機應用方案

EN65C 專門針對油田的直驅螺桿泵開發的產品，直驅螺桿泵由同步電機驅動，設備組成較簡單，工作效率高且不占用大面積地方，節能效率高且還能克服氣鎖和卡砂等現象。對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強，高速停機響應快速、穩定，比較大頻率加、減速時間可達到0.1s。

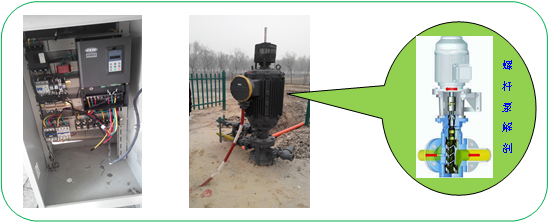

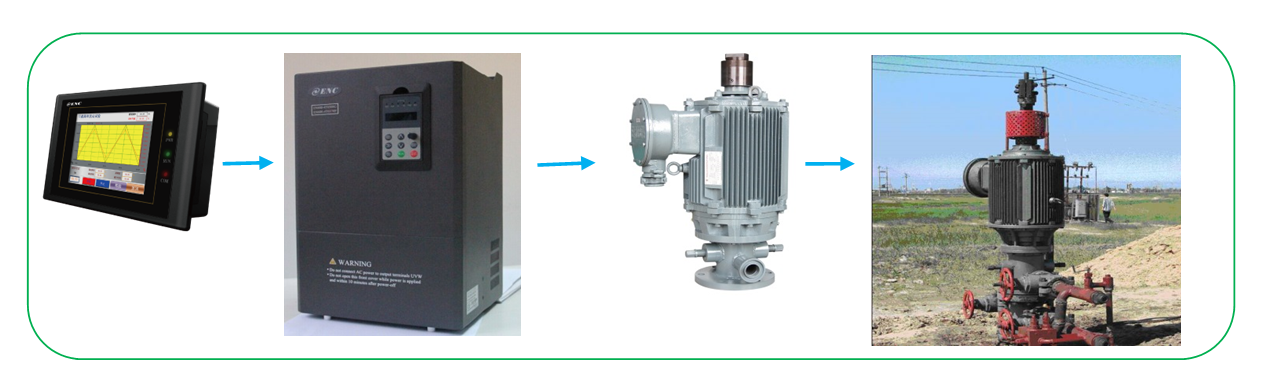

直驅設備同步電機使用功率一般在 7.5~37KW ，由具有直驅專用驅動軟件的 EN650C 抽油機專用變頻器和制動組件、停機反轉保護組件、溫控系統、監控系統等組成。

四、應用優勢

1 、操作簡單、監控直觀；

2、  支持永磁不同電機的磁場定向控制，啟動力矩大、效率高；

3、  啟動平穩，具有電機初始磁極位置檢測功能；

4、  具有停機防反轉功能，能自動檢測當前螺桿上反向扭力，并控制螺桿低速反向釋放；

五：參數設置

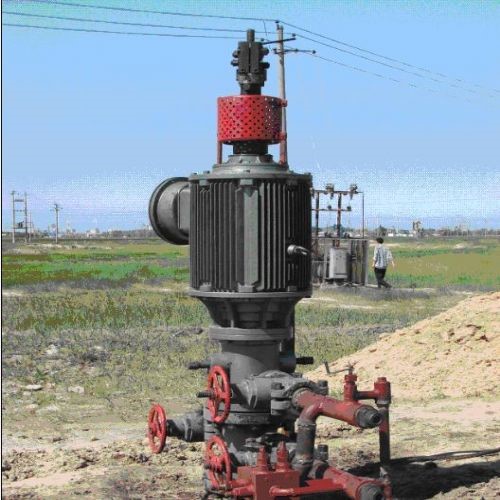

六、 EN650C 抽油機專用機現場應用圖片

     ?
