在電工機械制造行業，金屬鋼帶收放卷設備作為基礎工藝裝備使用得非常廣泛。金屬鋼帶收放卷是確保產品質量和成品外觀的重要工藝過程，收放卷設備要求能在工藝過程中保持線纜張力的穩定。傳統的直流電動機加控制器等恒張力控制方案存在維護成本高和控制精度低等方面的問題。隨著變頻器功能的完善以及對異步電動機控制技術的逐步成熟，變頻器在恒張力控制上的優勢越來越明顯，日益成為恒張力控制工藝的基本自動化控制技術。使用大元DR300A專用變頻器可達到高水準的精度。



變頻器恒張力控制系統工藝自動化原理設計

   1000MM的拉伸彎曲矯直機組，恒張力控制是工藝穩定的基本自動化環節。系統結構由三大部分組成：放卷機構，張力調節機構，以及收卷機構。整臺設備由PLC來控制，工藝參數由觸摸屏設置。本設計使用大元專用變頻器DR300A替換直流調速器做放卷控制，這樣除了能夠省去直流電機的高維護成本外，還能夠提高比較高線速度（直流調速時為被動放卷，比較高線速度18m/s；改為變頻器做主動放卷，比較高線速度25m/s），從而提高工作的效率。當線速度達到比較高25m/s時，收卷變頻器比較高頻率需要工作到99Hz；加速時間為30s，由于DR300A系列變頻器具有收放卷專用控制功能，不需要依靠PLC就能夠完成恒張力控制，具有自動卷徑計算以及PID自動調整等強大功能，所以在此系統中能夠獨立完成對放卷動作的控制，取代直流調速。

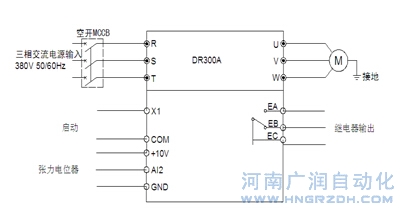

   基于大元變頻器的張力控制系統設計。具有收放卷專用控制功能變頻器接受張力傳感

器的張力輸入信號后，經過變頻器內部的預設張力平衡參數比對計算，對張力誤差做出放

卷速度的獨立張力實時控制。

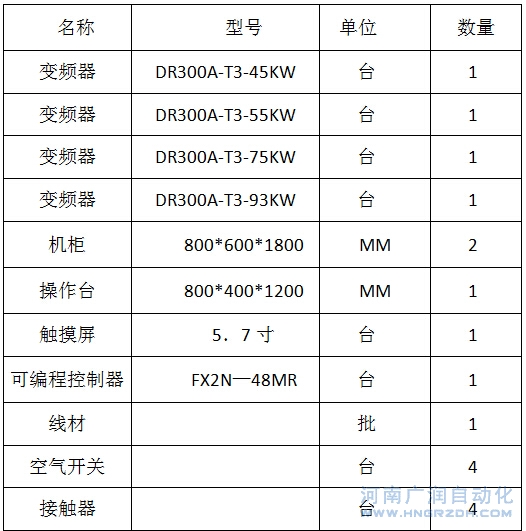

 選型

   為保證系統的力矩和穩定。所用變頻器均需比原電機功率配高一個功率等級。

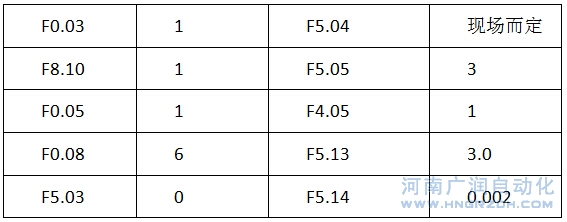

 參數設置



配置

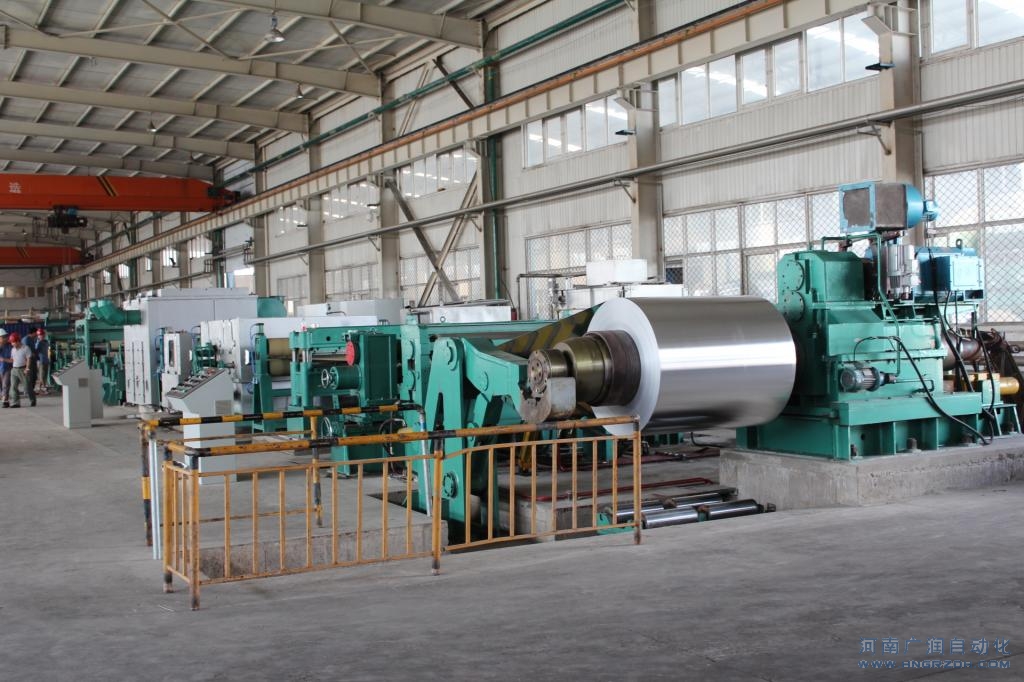

   拉伸矯直彎曲機是我們生活中經常遇到的機械，由于變頻調速技術的推廣，拉伸矯直彎曲機采用變頻技術后，提高了產品精度、設備自動化控制程度及工作效率，也減少了設備維修成本，并達到一定的節能效果。
