桂林東江水廠SCADA系統成功案例
發布時間：2019-08-05 10:05:54來源：
桂林東江水廠SCADA系統成功案例
一. 項目背景廣西桂林市東江水廠自動化改造工程是桂林市自來水公司對其旗下已運行多年的水廠首次進行自動化改造的項目，該水廠位于市區，原設計規模為日處理10萬立方米/日的供水能力，由于廠內設備老化陳舊，控制手法落后，造成生產能力下降，出廠水質偏低等問題，不能滿足桂林市日益增加的供水要求。因而自來水公司對該廠進行自動化改造。
二. 項目挑戰
1. 確保系統安全運行
系統中有兩個主控機，承擔這數據采集、界面展示、歷史記錄、報警判斷等重要作用，對整個系統來說至關重要，一旦出現故障，如死機，將導致系統癱瘓，其上層的所有監控端都將失效。采用安全保障措施是確保系統安全穩定運行的必要手段。
2. 分布式的系統結構
由于水廠“分散控制”的特點，不同工藝環節相對較為分散，其操作人員過去需要頻繁的觀察實際工藝情況，隨著自動化技術的發展，操作人員只需要通過監控系統來觀察本環節的工作狀態，因此系統需采用分布式的結構，實現系統功能的部署，即監視到實時信息，又互不影響。
3. 與自來水公司的交互
東江自來水廠在完成日常的制水、配水的工作之外，還負責向自來水公司提供數據。自來水公司匯總所有的數據目的是進行統一的協調和管理。統一調度是將來城市自來水供應的趨勢，因此數據交互是否順暢穩定，決定著自來水公司調度的準確性。
三. 項目方案

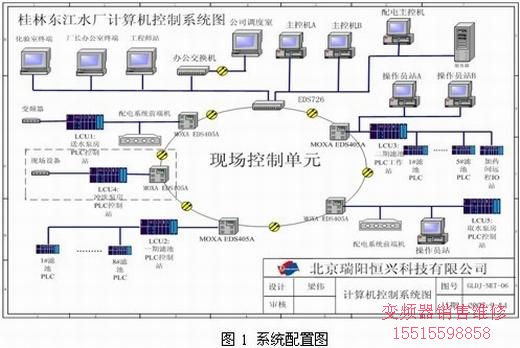

1. 系統配置
2. 應用軟件部署現場控制及本地自動化層采用目前先進的西門子300系列PLC控制器，結合觸摸屏、數據采集模塊、工業光電交換機等自動化設備，集中采集數據并對設備能進行獨立控制。
遠程集控及自動化層則采用目前國內一流組態軟件組態王,由水廠控制中心來監視設備的運行狀態、采集現場數據、歷史數據展示分析、下達控制指令并可切換設備自動運行。
網絡系統設計：水廠網絡一般采用環形網絡設計。每個主站作為一個網絡節點。這個網絡比較好采用以太網或者工業以太網。
該水廠控制系統共分成5個PLC子站：取水泵站、加氯加藥間、一期濾池子站、二期濾池子站、送水泵站，采用單模光纖，利用先進的X
